303 Sifat Bahan Keluli Tahan Karat: Komposisi, Kekuatan dan Pemesinan

Sebuah lukisan hinggap di bangku tukang mesin. Petak bual tertera "303 tahan karat" untuk palam saliran minyak berulir kecil dan sekumpulan sisipan mengetuk sendiri. Tiada siapa yang bertanya sama ada bahagian itu akan cukup kuat, kerana kekuatan tidak pernah menjadi sebab gred itu dipilih. Bahagian itu dipilih kerana mesin skru perlu memusingkan beribu-ribu daripadanya setiap syif dengan serpihan yang pecah dengan bersih, dan kerana komponen siap masih perlu bertahan selama bertahun-tahun kelembapan, semburan garam jalan dan kelembapan bengkel. Pertukaran itu adalah tepat apa yang diterangkan oleh sifat bahan keluli tahan karat 303: gred austenit yang direka bentuk untuk pemesinan pertama dan rintangan kakisan kedua.

Versi pendek, sebelum perincian: 303 (UNS S30300, EN 1.4305, X8CrNiS18-9) ialah keluli tahan karat austenit kromium-nikel jenis 18/8 dengan 0.15 hingga 0.35 peratus sulfur ditambah dengan sengaja untuk memecahkan cip. Ia tidak boleh dikeraskan dengan rawatan haba, ia pada asasnya bukan magnetik dalam keadaan anil, kekuatan tegangan anilnya terletak dalam jalur 500 hingga 700 MPa, dan rintangan kakisan amnya menjejaki hampir 304. Satu-satunya tempat yang jelas ketinggalan adalah rintangan pitting klorida, kerana benda mangan sulfida yang sama juga cantik dalam rangkuman aggresif sulfida yang pertama menjadikan mesin itu terlarut dalam rangkuman pertama. persekitaran.

Artikel ini membincangkan komposisi, data mekanikal dan fizikal, kebolehmesinan, kelakuan kakisan, had haba dan kimpalan, logik pemilihan dan semakan sumber yang terletak di belakang jawapan ringkas itu. Ia ditulis untuk jurutera, pembeli dan kakitangan berkualiti yang perlu mewajarkan pilihan bahan pada lukisan atau pesanan pembelian, bukan untuk buku teks.

Pengambilan utama: Keluli tahan karat 303 ialah gred austenit pemesinan bebas yang memperdagangkan rintangan pitting klorida untuk salah satu kelajuan pemesinan tertinggi bagi mana-mana keluli tahan karat, itulah sebabnya ia mendominasi bahagian mesin skru seperti sisipan benang, penyesuai dan palam longkang.

Sekilas Pandang Sifat Bahan Keluli Tahan Karat 303

Sebelum meneliti nilai individu, ia membantu untuk melihat keseluruhan gred dalam satu paparan. Jadual di bawah meringkaskan tajuk 303 sifat bahan keluli tahan karat yang muncul pada kebanyakan sijil bahan dan lembaran data, bersama-sama dengan akibat praktikal setiap satu di tingkat kedai.

Pengambilan utama: jika spesifikasi hanya menyatakan "tahan karat", 303 dan 304 tidak boleh ditukar ganti dalam persekitaran klorida, walaupun ia kelihatan sama pada rak.

Komposisi Kimia dan Jawatan Gred

Aloi 303 ialah pengubahsuaian pemesinan bebas bagi keluarga austenit 18/8. Kimia asasnya pada asasnya ialah 304 dengan tambahan terkawal sulfur atau selenium, dan had karbon dan fosforus yang sedikit santai yang mencerminkan realiti pengeluaran bar volum tinggi dan bukannya sebarang percubaan untuk meningkatkan prestasi kakisan.

Kandungan sulfur ialah satu-satunya nombor yang paling penting dalam jadual itu, dan ia juga yang paling kerap salah ditentukan. Haba pada 0.15 peratus mesin sulfur nyata lebih teruk daripada haba pada 0.30 peratus, namun kedua-duanya mematuhi sepenuhnya spesifikasi 303. Untuk kedai mesin skru yang menghasilkan berjuta-juta sisipan kecil setiap tahun, penyebaran itu diterjemahkan terus kepada perubahan alat, masa kitaran dan kadar sekerap.

Varian selenium dan tembaga

Dua varian muncul secara tetap pada lukisan dan tidak boleh dianggap sama dengan standard 303:

• 303Se (UNS S30323) - selenium menggantikan sulfur sebagai tambahan pemesinan bebas. Kawalan cip adalah baik dan kemasan permukaan selalunya lebih baik, tetapi indeks kebolehmesinan sedikit lebih rendah daripada galas sulfur 303. Sebab utama untuk memilihnya adalah kebolehbentukan panas dan sejuk yang dipertingkatkan, dan rintangan kakisan yang lebih baik sedikit kerana kemasukan selenium adalah pemula pit yang kurang agresif daripada sulfida.
• 303Cu - varian galas kuprum digunakan di mana tajuk sejuk yang lebih baik atau prestasi kakisan yang lebih baik diperlukan. Ia adalah perkara biasa dalam stok pengikat dan dalam wayar untuk bahagian berbentuk sejuk.
• 303Sulf dan generik 303 - sebutan komersial yang harus sentiasa dikaitkan dengan julat kimia bertulis dan sijil, kerana "303" sahaja tidak mentakrifkan kandungan sulfur, suhu kekerasan atau keadaan penghantaran.

Kesetaraan gred yang patut diketahui semasa menyemak dokumentasi import termasuk AISI 303, UNS S30300, EN 1.4305, Werkstoff 1.4305, X8CrNiS18-9, JIS SUS303 dan GB/T Y1Cr18Ni9. Dalam amalan, pembekal di Asia, Eropah atau Amerika Utara semuanya akan memetik keluarga yang sama, tetapi format sijil dan skop ujian berbeza, jadi pesanan pembelian perlu menyatakan piawaian yang mengawal.

Pengambilan utama: sulfur antara 0.15 dan 0.35 peratus adalah perkara yang menjadikan mesin 303 baik, tetapi titik tepat di dalam tetingkap itu ialah pembolehubah pembelian yang harus disematkan untuk kerja volum tinggi.

Sifat Mekanikal Keluli Tahan Karat 303

Data mekanikal untuk 303 sentiasa bergantung kepada keadaan, dan di sinilah kebanyakan ralat spesifikasi berlaku. Lembaran data yang dipetik untuk bar anil kelihatan lemah di sebelah satu yang dipetik untuk bar yang ditarik sejuk dengan gred yang sama, dan kedua-duanya betul. Sebabnya ialah 303 adalah austenit dan tidak boleh dikuatkan dengan pelindapkejutan atau pembajaan. Satu-satunya tuil yang ada ialah kerja sejuk, digunakan sama ada sebagai lukisan bar sebelum pemesinan atau sebagai gulungan dan pembentukan benang selepasnya.

Dua akibat berikut dari jadual itu. Pertama, nisbah hasil-kepada-tegangan 303 sepuhlindap adalah rendah, kira-kira 0.35 hingga 0.45, yang bermaksud bahan berubah bentuk dengan ketara sebelum ia patah. Untuk sisipan benang atau nat penukaran, kemuluran itu berguna: rusuk benang boleh mematuhi benang mengawan yang sedikit tidak sempurna dan bukannya retak. Kedua, kemuluran yang sama bermakna benang boleh ditarik keluar daripada bahan induk lembut lama sebelum sisipan itu sendiri gagal, jadi kekuatan bahan induk dan panjang benang terikat biasanya mengawal sambungan.

Kekuatan berbanding penglibatan, bukan kekuatan sahaja

Kesilapan biasa dalam perumah aluminium adalah untuk menentukan sisipan yang lebih kuat daripada lebih banyak penglibatan. Jika sisipan tahan karat 303 dipasang pada bos aluminium die-cast dengan hanya empat benang bersambung, aluminium menggunting terlebih dahulu tanpa mengira gred sisipan. Peraturan penglibatan praktikal yang berlaku dalam pengeluaran ialah:

1. Untuk ibu bapa keluli dan besi tuang, sasarkan sekurang-kurangnya 1.0 hingga 1.5 kali diameter nominal benang tersangkut.
2. Untuk ibu bapa aluminium dan magnesium, sasarkan 2.0 kali diameter nominal atau gunakan sisipan pengunci kunci atau tiga lubang yang direka untuk menyebarkan beban.
3. Untuk plastik dan komposit, beban dibawa oleh sisipan terikat atau acuan dan bukannya melalui penglibatan benang, dan peranan 303 terhad kepada bentuk benang dalaman.
4. Jika terdapat getaran, nyatakan sisipan wayar pengunci skru atau tampalan pengunci dan bukannya bergantung pada tork sahaja.

Prestasi keletihan mengikut logik yang sama. Had ketahanan anil 303 dalam lenturan berputar berada jauh di bawah bar kerja sejuk, dan dalam sendi berulir hayat keletihan dikuasai oleh takuk pada benang tertusuk pertama. Menggulung benang selepas pemesinan meninggalkan tekanan sisa mampatan pada akar dan meningkatkan hayat keletihan dengan ketara berbanding dengan pemotongan, yang merupakan salah satu sebab penggulungan benang kekal sebagai lalai untuk pengikat tahan karat volum tinggi.

Pengambilalihan utama: 303 tidak boleh dirawat haba, jadi sebarang keperluan kekuatan melebihi kira-kira 700 MPa mesti dipenuhi dengan menyatakan perangai dingin dan menerima kemuluran yang lebih rendah.

Sifat Fizikal dan Terma 303 Keluli Tahan Karat

Data fizikal lebih penting daripada jangkaan kebanyakan pereka, terutamanya dalam perhimpunan yang melihat kitaran suhu. Sisipan tahan karat dalam perumah aluminium mengembang pada kadar yang berbeza daripada logam induk, dan perubahan pramuat yang terhasil selalunya yang melonggarkan sendi, bukan getaran sahaja.

Tingkah laku magnet patut diberi perhatian khusus. Ramai pelanggan menolak bahagian tahan karat kerana magnet melekat padanya. Dalam 303, daya tarikan yang lemah adalah normal dan dijangka selepas lukisan sejuk, gulungan benang atau pemesinan teruk, kerana operasi tersebut mengubah sebahagian austenit kepada martensit. Bahagian 303 yang disepuh sepenuhnya, dilepaskan tekanan akan menunjukkan kebolehtelapan hampir 1.02, manakala bahagian yang sangat sejuk boleh menunjukkan beberapa kali angka itu. Jika spesifikasi memerlukan tingkah laku bukan magnet, keperluan mesti ditulis dengan keadaan siap, bukan bahan mentah.

Angka pengembangan haba juga menerangkan masalah medan praktikal. Apabila palam tahan karat dipasang dalam perumah aluminium dan pemasangan menjadi panas, aluminium tumbuh lebih cepat. Jika palam itu dikilas kepada nilai yang dianggap sebagai perumah keluli, pramuat boleh jatuh dan sambungan boleh meresap. Dalam aplikasi suhu tinggi, tork awal yang lebih tinggi sedikit, mesin basuh pengedap dengan mampatan terkawal, atau pengedap benang yang dinilai untuk julat suhu biasanya menyelesaikan masalah dengan lebih dipercayai daripada menukar gred.

Pengambilan utama: sedikit kemagnetan dalam bahagian 303 siap adalah normal dan tidak menunjukkan gred yang salah; semak keperluan kebolehtelapan berbanding keadaan kerja sejuk.

Kebolehmesinan: Hartanah Yang Menjual 303

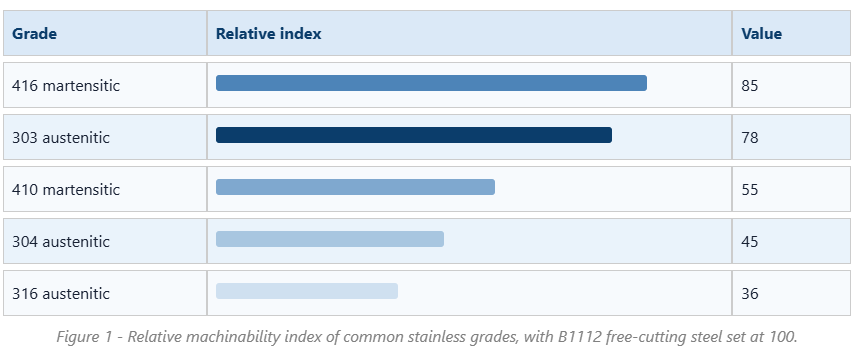

Kebolehmesinan biasanya disebut sebagai indeks, di mana keluli karbon pemotongan bebas B1112 ditetapkan pada 100 peratus. Indeks bukan pemalar makmal; ia adalah konvensyen industri yang mencerminkan kelajuan pemotongan yang boleh dicapai untuk hayat alat yang munasabah. Ia masih menjawab soalan yang ditanya oleh setiap perancang pengeluaran, iaitu berapa banyak bahagian sejam gred tertentu akan menghasilkan sebelum haus alatan memaksa perubahan. Tiga perkara memacu indeks untuk gred tahan karat: kimia kemasukan, kadar pengerasan kerja matriks austenit, dan kekonduksian terma, yang menentukan berapa banyak haba yang perlu diserap oleh alat. Kemasukan sulfida mangan dalam 303 bertindak sebagai penaik tekanan dalaman, jadi cip pecah menjadi segmen pendek dan bukannya membentuk sarang burung yang panjang dan berselirat di sekeliling alat. Tingkah laku tunggal itu membolehkan kelajuan permukaan yang lebih tinggi, suapan yang lebih berat dan kurang campur tangan pengendali. Carta di bawah meletakkan 303 bersama gred biasa lain menggunakan indeks yang sama.

Jurang antara 303 dan 304 adalah satu-satunya fakta yang paling penting secara komersial dalam artikel ini. Pada indeks 78 berbanding 45, 303 mengeluarkan bahan dengan lebih pantas, menghasilkan cip yang lebih pendek dan menghasilkan perubahan alat yang jauh lebih sedikit setiap syif. Pada mesin skru berbilang gelendong yang menjalankan bahagian kecil, perbezaan itu sering menentukan sama ada sesuatu pekerjaan itu menguntungkan. Ia juga menerangkan mengapa hampir setiap komponen kecil berulir tahan karat di pasaran, daripada kosong sisipan wayar hingga palam longkang, disebut dalam 303 secara lalai melainkan pelanggan meminta sesuatu yang lain.

Kelebihannya tidak terhad, dan ia datang dengan penalti sebenar. Kemasukan sulfida mengurangkan rintangan kakisan, seperti yang dibincangkan kemudian, dan ia juga menjadikan bahan kurang sesuai untuk kimpalan kerana sulfur menggalakkan keretakan panas. Kemasan permukaan boleh menjadi sangat baik, tetapi jika rawatan asid pasif mengikuti pemesinan, kemasukan boleh meninggalkan lubang mikroskopik yang kelihatan seperti kecacatan di bawah pembesaran. Haus alat adalah lebih baik daripada 304 tetapi masih jauh daripada keluli karbon, jadi gred karbida dengan substrat yang sukar dan salutan PVD adalah pilihan biasa. Tekanan penyejuk penting kerana 303 mengalirkan haba dengan buruk; bahan penyejuk melalui alat bertekanan tinggi mengekalkan kelebihan pemotongan di bawah suhu di mana kelebihan terbina mula terbentuk.

Parameter permulaan biasa untuk memusing anil 303 dengan karbida bersalut ialah kelajuan permukaan sekitar 150 hingga 200 meter seminit dan suapan 0.10 hingga 0.25 milimeter setiap pusingan, dengan angka yang tepat diselaraskan untuk kedalaman potongan dan ketegaran. Perkakas keluli berkelajuan tinggi masih digunakan untuk penorehan berdiameter kecil dan untuk alat bentuk, tetapi pada kelajuan yang jauh lebih rendah, biasanya 25 hingga 40 meter seminit. Menoreh ialah operasi di mana 303 memperoleh reputasinya, kerana cip pendek membersihkan seruling jauh lebih mudah daripada cip bertali yang dihasilkan oleh 304, yang secara drastik mengurangkan kerosakan paip dalam lubang buta.

Satu lagi perkara praktikal ialah konsistensi. Oleh kerana julat sulfur adalah luas, dua haba pematuhan 303 boleh berkelakuan berbeza. Kedai yang menjalankan kerja volum tinggi harus meminta kilang atau pengilang komponen untuk memegang tambahan pemesinan percuma di bahagian atas julat jika masa kitaran dan hayat alat adalah kritikal. Di mana kemasan permukaan atau kebolehbentukan lebih penting, sulfur yang lebih rendah atau varian yang mengandungi selenium adalah perdagangan yang lebih baik.

Akhirnya, kebolehmesinan bukan sahaja mengenai kelajuan. Ia juga mengenai sekerap, deburring dan kos pemeriksaan. Gred pemotongan bebas menghasilkan burr yang lebih kecil, bahagian yang stabil dari segi dimensi dan tolok benang yang lebih boleh diramal, yang mengurangkan bilangan bahagian yang ditolak pada pemeriksaan akhir. Pada bahagian dengan beberapa benang, lubang silang dan muka pengedap, penjimatan sekunder tersebut boleh melebihi penjimatan dalam masa kitaran.

Perlu diingat bahawa indeks dalam carta mengandaikan set syarat rujukan tertentu, biasanya pusingan satu titik dengan perkakas karbida dan kriteria hayat alat tetap. Menukar operasi mengubah kedudukan sedikit. Penggerudian, sebagai contoh, adalah lebih sensitif kepada pemindahan cip daripada pusingan, jadi kelebihan relatif 303 berbanding 304 adalah lebih besar dalam penggerudian dan penorehan lubang dalam daripada yang ditunjukkan oleh indeks sahaja.

Pengambilan utama: 303 wujud kerana indeks kebolehmesinannya kira-kira 78, dan sebarang keputusan untuk bertukar kepada 304 atau 316 atas sebab kakisan harus dikenakan kos terhadap peningkatan masa kitaran sebanyak 40 peratus atau lebih.

Rintangan Kakisan Keluli Tahan Karat 303

Dalam suasana luar bandar dan dalaman yang bersih, 303 menunjukkan prestasi hampir 304 dan akan mengekalkan permukaan yang terang selama bertahun-tahun. Air tawar, detergen lembut, banyak persekitaran sentuhan makanan yang tidak berat klorida, dan kebanyakan keadaan bawah tudung automotif dengan kelembapan sekali-sekala semuanya boleh diterima. Masalah bermula apabila klorida hadir dalam kepekatan bermakna.

Mekanismenya adalah mudah. Kemasukan sulfida mangan mengganggu filem kromium oksida pasif. Dengan kehadiran ion klorida, rangkuman tersebut larut secara keutamaan, mewujudkan celah-celah mikro di mana kimia tempatan bertukar berasid dan kebuluran oksigen. Sebaik sahaja pit bermula, ia merambat kerana bahagian dalam pit menjadi anod dan permukaan sekeliling bertindak sebagai katod besar. Inilah sebabnya mengapa bahagian 303 boleh kelihatan bersih selama dua tahun di loji pedalaman dan kemudian menunjukkan pitting dalam beberapa bulan apabila bahagian yang sama dipasang berhampiran tapak pantai atau terdedah kepada garam de-icing.

Rintangan pitting sering dibandingkan dengan menggunakan nombor bersamaan rintangan pitting, dikira daripada kandungan kromium, molibdenum dan nitrogen. Untuk 303 tidak ada molibdenum atau nitrogen yang disengajakan, jadi nilainya mendarat di rantau 17 hingga 19, serupa dengan 304 tetapi dengan ketumpatan tapak permulaan yang lebih tinggi. Gred 316 menambah molibdenum dan mencapai kira-kira 24 hingga 26, itulah sebabnya ia kekal sebagai lalai untuk perkhidmatan marin dan kimia.

Terdapat satu mitigasi yang patut diketahui. Pempasifan dalam asid sitrik atau nitrik selepas pemesinan menghilangkan besi bebas dan pencemaran permukaan, dan ia sedikit meningkatkan prestasi 303 dengan membersihkan kemasukan paling luar. Ia tidak mengubah kimia pukal dan ia tidak akan menyelamatkan bahagian yang digunakan dalam persekitaran yang kaya dengan klorida. Penggilap elektrik melangkah lebih jauh dengan menanggalkan lapisan permukaan nipis sepenuhnya, yang meningkatkan penampilan dan rintangan permulaan, tetapi sekali lagi manfaatnya terhad kepada kulit.

Untuk palam longkang dan komponen pengedap lain, persekitaran biasanya kurang agresif daripada yang kelihatan. Minyak enjin, bendalir penghantaran dan penyejuk biasanya tidak mengandungi klorida, dan palam melihat bahagian dalam bah dan bukannya zon percikan. Itulah sebabnya palam minyak tahan karat 303/304/316 biasanya ditawarkan sebagai satu keluarga, membenarkan pembeli memadankan gred kepada pendedahan dan bukannya lalai kepada pilihan yang paling mahal.

Peraturan pemilihan yang wajar adalah menggunakan 303 di mana bahagian itu dimesin dalam jumlah tinggi dan persekitarannya tidak berbahaya, beralih kepada 304 di mana beberapa pendedahan klorida dan kakisan sederhana mungkin, dan beralih ke 316 di mana bahagian itu akan melihat garam, udara laut atau bahan kimia proses. Melangkah ke arah lain, memilih 316 untuk aplikasi kering dalaman, menambah kos tanpa faedah yang boleh diukur.

Bawa pulang utama: 303 ialah pilihan terbaik untuk perkhidmatan dalaman, berminyak dan sedikit lembap, tetapi ia tidak boleh dinyatakan untuk persekitaran pantai, laut atau kaya klorida di mana pitting bermula pada kemasukan sulfida.

Rintangan Haba, Rawatan Haba dan Kelakuan Kimpalan

Helaian data biasanya menyatakan bahawa 303 menentang pengoksidaan apabila terdedah sekali-sekala sehingga kira-kira 760 °C dan dalam perkhidmatan berterusan sehingga kira-kira 870 °C. Angka tersebut menggambarkan pembentukan skala oksida, bukan kesesuaian struktur. Penambahan sulfur yang menjadikan gred boleh dimesinan juga merupakan sebab ia bukan pilihan yang baik untuk perkhidmatan suhu tinggi, kerana sulfida boleh menggalakkan kekosongan dan serangan dipercepatkan pada sempadan butiran.

Fakta rawatan haba yang penting

• 303 tidak boleh dikeraskan dengan rawatan haba. Sebarang keperluan kekerasan mesti dipenuhi melalui kerja sejuk, bukan melalui pelindapkejutan atau penuaan.
• Penyepuhlindapan dilakukan dalam julat kira-kira 1010 hingga 1120 °C diikuti dengan penyejukan pantas, dan tujuannya adalah untuk melembutkan bahan kerja sejuk dan memulihkan kemuluran, bukan untuk meningkatkan kekuatan.
• Pelepasan tekanan bahagian yang dimesin biasanya dilakukan pada sekitar 350 hingga 400 °C. Julat ini dipilih secara sengaja untuk kekal di bawah tetingkap pemekaan di mana karbida kromium terbentuk pada sempadan butiran.
• Pendedahan berpanjangan antara kira-kira 425 dan 815 °C harus dielakkan, kerana pemendakan kromium karbida menghilangkan kromium dari matriks sekeliling dan meninggalkan jalur yang mudah terhakis.

Kimpalan adalah titik lemah

303 secara amnya dianggap sebagai tidak sesuai untuk kimpalan. Sulfur merendahkan julat suhu pemejalan dan menggalakkan keretakan panas dalam manik kimpalan, dan ia juga meningkatkan keliangan. Jika reka bentuk memerlukan kimpalan, pendekatan biasa ialah menukar komponen kepada 304 atau 316, atau kepada gabungan pengisi dan asas sulfur rendah. Di mana bahagian 303 benar-benar mesti disambungkan, kimpalan hendaklah dihadkan kepada proses input haba rendah dengan pengisi 308L, diikuti dengan penyepuhlindapan dan penjerukan penuh, tetapi walaupun begitu rintangan kakisan kimpalan dan zon terjejas haba akan lebih rendah daripada logam induk.

Berbentuk sejuk dan menggigil

Kerja sejuk 303 adalah mungkin tetapi terhad. Kadar pengerasan kerja adalah tinggi, sama dengan gred austenit yang lain, jadi operasi membentuk yang teruk seperti lukisan dalam atau tajuk sejuk berat biasanya dilakukan dalam 303Se atau dalam 304 dan bukannya dalam 303 yang mengandungi sulfur. Bergolek benang, sebaliknya, sangat sesuai untuk 303 dan merupakan cara standard untuk menghasilkan benang sisipan berkekuatan tinggi dan kecil.

Galling ialah satu lagi ciri austenit yang patut dirancang. Apabila dua permukaan tahan karat dengan kekerasan yang serupa bergesel di bawah tekanan, ia boleh mengimpal sejuk secara setempat dan koyak, itulah sebabnya kacang tahan karat kadang-kadang menyambar bolt tahan karat. Dalam pemasangan berulir ini dikawal dengan menggunakan gred yang berbeza, menggunakan kompaun anti rampasan berasaskan molibdenum, mengawal tork, atau menentukan reka bentuk sisipan pengunci yang tidak bergantung pada pembongkaran berulang.

Bawa pulang utama: anggap 303 sebagai bahan yang dimesin sahaja; jika sambungan mesti dikimpal atau melihat suhu berkekalan melebihi 400 °C, nyatakan 304 atau 316 sebaliknya.

303 vs 304 vs 316: Memilih pada Sifat, Bukan Tabiat

Pemilihan gred ialah latihan mengimbangi antara tiga pembolehubah yang menarik ke arah yang berbeza: kos pemesinan, permintaan kakisan dan keperluan kekuatan atau kemuluran. Perbandingan dua lajur di bawah menetapkan logik pemilihan untuk dua keluarga komponen yang paling kerap dipengaruhi oleh keputusan 303.

Salah tanggapan yang kerap berlaku ialah naik ke 316 sentiasa merupakan pilihan yang lebih selamat. Dalam praktiknya, komponen 316 yang menggigil semasa pemasangan dan dikilas semula beberapa kali boleh menjadi kurang dipercayai daripada bahagian 303 yang dikilas dengan betul dengan pengedap yang betul. Gred bahan ialah satu pembolehubah dalam sistem yang turut merangkumi bentuk benang, kelas toleransi, kemasan permukaan, pelinciran dan tork pemasangan.

Dimensi kos adalah nyata dan bernilai diukur. Oleh kerana 316 mesin pada kira-kira 36 pada indeks berbanding dengan 78 untuk 303, masa pemesinan untuk bahagian yang sama boleh lebih daripada dua kali ganda, dan bahan itu sendiri lebih mahal. Untuk bahagian kecil volum tinggi, ini boleh bermakna kos unit tiga kali ganda. Apabila persekitaran perkhidmatan benar-benar menuntut 316, itu adalah wang yang dibelanjakan dengan baik; di mana ia tidak, ia hanya margin hilang.

Pengambilan utama: pilih gred daripada pendedahan sebenar dan volum pemesinan sebenar, dan tulis kedua-dua gred dan temper pada lukisan supaya pilihan boleh diulang.

Aplikasi: Di mana 303 Hartanah Membayar Dalam Komponen Berulir

Sifat yang diterangkan di atas dipetakan dengan kemas pada kelas komponen tertentu: kecil, berulir, dihasilkan dalam jumlah tinggi dan dijangka tahan karat tanpa terdedah kepada klorida. Empat keluarga produk menguasai ruang itu.

Sisipan benang mengetuk sendiri

Sisipan mengetuk sendiri memotong benangnya sendiri ke dalam lubang gerudi atau berteras dalam aluminium, magnesium atau plastik. Slot pemotongan memerlukan pemindahan cip yang bersih semasa pemasangan, dan benang luaran mestilah cukup kuat untuk dipotong tanpa serpihan. 303 dalam keadaan anil atau kerja sejuk ringan mengimbangi keperluan tersebut dengan baik, dan apabila pilihan yang lebih kuat atau lebih tahan kakisan diperlukan, geometri yang sama tersedia dalam 304 atau 316.

Kualiti pemasangan bergantung pada lubang seperti pada sisipan. Lubang yang digerudi bersaiz besar sedikit akan membiarkan sisipan berputar, manakala lubang bersaiz kecil akan menaikkan tork pemasangan dan boleh memotong kunci pemanduan. Jalur toleransi untuk lubang pandu biasanya dibekalkan oleh pengilang sisipan dan harus dianggap sebagai mandatori dan bukannya nasihat.

Sisipan berulir tiga lubang

Sisipan tiga lubang dipasang dengan alat khusus yang menggunakan tiga kekunci, kemudian dikunci di tempatnya. Mereka menentang putaran jauh lebih baik daripada sisipan heliks biasa dan merupakan pilihan biasa yang dijangkakan getaran atau pembongkaran berulang. Pilihan bahan biasanya 303 untuk kos dan kebolehmesinan, dengan 304 atau 316 tersedia di mana permintaan kakisan lebih tinggi.

Oleh kerana benang yang dimuatkan adalah dalaman dan dilindungi oleh bahan induk, persekitaran kakisan yang dilihat oleh sisipan sebahagian besarnya adalah persekitaran di dalam pemasangan, yang selalunya tidak berbahaya. Itulah salah satu sebab 303 berfungsi dengan baik dalam enjin, kotak gear dan rangka mesin walaupun gred yang sama akan gagal dengan cepat pada pemasangan dek marin yang terdedah.

Sisipan pengunci kunci dan kacang penukaran

Sisipan pengunci kunci menggunakan kekunci luaran yang didorong ke bawah melalui bahan induk untuk mengunci sisipan secara mekanikal. Kacang penukaran, juga dipanggil penyesuai benang lelaki-ke-perempuan, membenarkan komponen bertukar antara benang metrik dan inci atau antara nada benang yang berbeza. Kedua-duanya mendapat manfaat daripada keupayaan 303 untuk menahan toleransi yang ketat pada bentuk benang selepas pemesinan berkelajuan tinggi, dan kedua-duanya biasanya dibekalkan dalam keluli karbon, 303, 304 atau 316 supaya pembeli boleh memadankan gred dengan aplikasi.

Palam minyak dan palam benang

Palam longkang dan palam pengedap ialah bahagian mesin skru klasik: geometri ringkas, toleransi benang yang ketat, volum tahunan yang tinggi. Persekitaran dalaman biasanya minyak atau penyejuk, manakala persekitaran luaran mungkin ruang enjin, tapak mesin atau penutup luar. Memilih 303 untuk peralatan dalaman dan 316 untuk peralatan marin terdedah adalah pembahagian standard yang menjimatkan kos.

Nota permohonan terakhir melibatkan sentuhan logam yang berbeza. Apabila sisipan tahan karat dipasang di dalam perumah aluminium, sambungan membentuk pasangan galvanik, dan dengan kehadiran elektrolit aluminium menjadi anod. Ini jarang menjadi masalah dalam peralatan dalaman yang kering, tetapi dalam persekitaran yang basah atau sarat garam ia mempercepatkan kakisan logam induk di sekeliling sisipan. Salutan pelindung, pengedap atau pertukaran bahan induk adalah tindakan pembetulan yang biasa.

Pengambilan utama: benang dalaman sisipan biasanya melihat persekitaran yang sederhana, jadi 303 kekal sebagai pilihan standard untuk sisipan volum tinggi melainkan pemasangan itu sendiri terdedah kepada klorida.

Penyelenggaraan dan Amalan Dalam Perkhidmatan

Pemilihan bahan mendapat komponen ke garisan permulaan; amalan penyelenggaraan menentukan prestasinya sepanjang hayat perkhidmatan. Komponen berulir tahan karat gagal untuk beberapa sebab yang boleh diramal, dan kebanyakannya boleh dicegah.

1. Terlebih tork. Oleh kerana annealed 303 mempunyai kekuatan hasil sekitar 190 hingga 260 MPa, nilai tork yang disalin daripada meja pengikat keluli boleh meregangkan atau menanggalkan benang. Sentiasa gunakan data tork yang diterbitkan untuk sisipan atau palam tertentu, dan kalibrasi semula pemacu dengan kerap.
2. Galling. Tahan karat pada sentuhan tahan karat di bawah tekanan boleh merampas. Kompaun anti rampasan, gred mengawan yang berbeza, atau prosedur pemasangan yang dilincirkan menghilangkan kebanyakan risiko.
3. Penglibatan yang tidak mencukupi. Palam yang tidak mempunyai penglibatan penuh dua utas akan bocor tanpa mengira gred. Sahkan kedalaman penglibatan semasa pemeriksaan artikel pertama, bukan selepas kegagalan medan.
4. Serangan klorida. Pitting pada bahagian 303 adalah tanda bahawa gred itu salah untuk persekitaran, bukannya bahagian itu rosak. Gantikan dengan 316 atau tambahkan penghalang pelindung.
5. Kakisan galvanik induk. Cari produk kakisan putih atau kelabu di sekeliling sisipan tahan karat dalam perumah aluminium, yang menunjukkan aluminium sedang digunakan.

Amalan pemeriksaan harus sepadan dengan mod kegagalan. Pemeriksaan visual menangkap pitting, pewarnaan kakisan dan kerosakan benang. Pengukur benang menangkap hanyut dimensi selepas pemasangan. Untuk sambungan kritikal, semakan tork selepas kitaran haba pertama adalah lebih bermaklumat daripada semakan tork semasa pemasangan, kerana ia mendedahkan sama ada pramuat telah hilang. Pengesahan kimia berkala menggunakan penganalisis pendarfluor sinar-X pegang tangan akan mengesahkan bahawa bahan yang masuk adalah benar-benar 303 dan bukan gred diganti, yang merupakan masalah biasa dalam inventori bercampur.

Storan juga lebih penting daripada yang kelihatan. Komponen tahan karat yang disimpan dalam tong kayu terbuka di gudang lembap boleh mengambil pencemaran permukaan dan membentuk bintik karat yang bersifat kosmetik dan bukannya struktur, tetapi ia masih akan mencetuskan aduan pelanggan. Menyimpan bahagian dalam pembungkusan tertutup dengan perencat kakisan yang tidak menentu, dan mengendalikannya dengan sarung tangan bersih, mengelakkan kebanyakan pertikaian ini.

Pengambilalihan utama: kebanyakan 303 kegagalan komponen dalam medan dikesan kembali kepada tork, penglibatan atau persekitaran, bukan kepada bahan itu sendiri, jadi prosedur penyelenggaraan patut diberi perhatian yang sama seperti butiran gred.

Menyumber Komponen Keluli Tahan Karat 303: Apa yang Perlu Ditentukan

Oleh kerana 303 mempunyai julat kimia yang luas yang dibenarkan dan beberapa sifat marah, pesanan pembelian membawa sebahagian besar risiko kualiti. Pengilang atau pembekal yang berkebolehan seharusnya dapat menjawab setiap satu daripada perkara berikut tanpa teragak-agak.

Bekerjasama dengan pengilang yang turut mengawal perkakasan pemasangan menghilangkan satu kelas masalah. Apabila sisipan dan alat pemanduan direka bentuk bersama, tork pemasangan, penglibatan kunci dan toleransi lubang adalah konsisten, dan aduan di lapangan tentang lubang yang dilucutkan turun dengan mendadak. Ini penting terutamanya untuk sisipan mengetuk sendiri dan tiga lubang, di mana ciri pemanduan adalah kritikal seperti benang itu sendiri.

Pembeli volum juga harus bertanya tentang kebolehulangan lot-ke-lot, bukan hanya kelulusan artikel pertama. Haba yang konsisten sebanyak 303 daripada sumber kilang yang stabil, dengan kandungan sulfur terkawal, membolehkan kedai mengunci parameter pemotongan dan menahannya selama bertahun-tahun. Apabila sumber kilang berubah, gelagat pemesinan boleh beralih walaupun sijil kelihatan sama, dan tanda pertama biasanya haus alat meningkat atau peningkatan penolakan tolok benang.

Akhir sekali, sahkan keupayaan dan bukannya janji. Minta peralatan pengeluaran sebenar, proses pemeriksaan dan rantaian kebolehkesanan dari bar mentah kepada kadbod yang dibungkus. Pembekal yang boleh menunjukkan laluan yang didokumenkan daripada nombor haba ke bahagian siap adalah jauh lebih mudah untuk diuruskan daripada pembekal yang hanya boleh menunjukkan folder sijil.

Bawa pulang utama: nyatakan gred, julat sulfur, perangai dan jenis sijil pada pesanan pembelian; Tanpa empat item itu, dua pembekal boleh membuat tuntutan untuk menghantar "303" dan masih menghantar alat ganti yang berkelakuan berbeza.

Soalan Lazim

Pengambilan utama: 303 sifat bahan keluli tahan karat dioptimumkan untuk pemesinan dan kakisan perkhidmatan ringan, dan setiap soalan pemilihan kembali kepada dua keutamaan tersebut.

Halaman Berkaitan di Laman Ini

Kedua-dua halaman di bawah merangkumi keluarga bahan dan produk yang dibincangkan dalam artikel ini dan merupakan langkah seterusnya yang semula jadi jika anda menentukan komponen berulir.

Jika anda membandingkan pilihan bahan untuk bahagian tertentu dan bukannya membaca secara umum, bawa lukisan, persekitaran perkhidmatan dan jumlah tahunan. Ketiga-tiga item tersebut menentukan gred dan baran lebih cepat daripada sebarang perbandingan lembaran data.

Bawa pulang utama: padankan gred dengan persekitaran dan volum, kemudian kunci pilihan dalam lukisan dan pesanan pembelian supaya keputusan itu kekal dalam pesanan seterusnya.
