Apakah Itu Ketik Benang?
A ketuk benang ialah alat pemotong khusus yang direka untuk mencipta benang dalaman dalam lubang pra-gerudi. Ia berfungsi dengan mengeluarkan bahan (memotong pili) atau menyesarkan bahan (membentuk paip) untuk menghasilkan alur heliks yang memuatkan skru, bolt dan pengikat berulir lain. Paip benang adalah penting dalam industri pembuatan, automotif, aeroangkasa dan paip di mana benang dalaman yang tepat diperlukan untuk pemasangan dan pengancing mekanikal.
Paip benang lazimnya dihasilkan daripada keluli krom yang dikeraskan, keluli berkelajuan tinggi (HSS) atau karbida pepejal untuk menahan daya pemotongan dan geseran yang dijana semasa proses penorehan. Alat ini mempunyai seruling membujur yang menyediakan tepi pemotong dan saluran untuk pemindahan cip, bersama-sama dengan plumbum chamfered yang memandu paip ke dalam lubang.
Fungsi Utama Ketik Benang
Penciptaan Benang Dalaman
Fungsi utama paip benang adalah untuk memotong atau membentuk benang dalaman dalam lubang. Tidak seperti alat benang luar (mati), pili berfungsi dari bahagian dalam permukaan silinder, mewujudkan komponen wanita sambungan berulir. Ini membolehkan lekatan selamat bolt, skru dan stud pada logam, plastik atau bahan kerja komposit.
Pembaikan dan Pemulihan Benang
Paip mempunyai fungsi kritikal dalam membaiki benang dalaman yang rosak atau tertanggal. Dengan memotong semula profil benang, paip boleh memulihkan benang haus kepada spesifikasi asalnya, menjimatkan komponen bernilai tinggi daripada dibuang. Ini amat penting dalam pembaikan enjin, penyelenggaraan jentera dan aplikasi aeroangkasa, di mana kos penggantian komponen adalah besar.
Pengurusan Cip dan Pemindahan
Geometri paip yang berbeza direka bentuk untuk mengurus cip dengan berkesan. Pili titik lingkaran tolak cip ke hadapan (sesuai untuk lubang tembus), manakala pili seruling lingkaran tarik cip ke belakang (penting untuk lubang buta). Fungsi pemindahan cip ini menghalang kerosakan alat dan memastikan kualiti benang.
Cara Menggunakan Ketik Benang untuk Pengiraan Benang
Ketik Pengiraan Saiz Gerudi
Sebelum mengetuk, anda mesti menggerudi lubang pandu pada diameter yang betul. Saiz gerudi paip dikira untuk mencapai lebih kurang 65–75% penglibatan benang , yang memberikan keseimbangan kekuatan-ke-tork yang optimum. Satu lubang gerudi sahaja 0.2 mm bersaiz kecil boleh meningkatkan tork penorehan dengan 15–25% , meningkatkan risiko kerosakan dengan ketara.
RPM dan Pengiraan Kadar Suapan

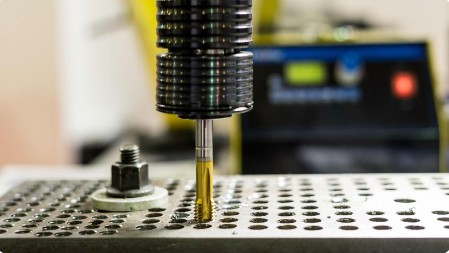

Untuk mengetuk CNC, kelajuan gelendong (RPM) dikira menggunakan formula: RPM = (Kelajuan Pemotongan × 1000) / (π × Diameter Ketik) . Kadar suapan mesti tepat padan dengan padang benang—sebarang ketidakpadanan menyebabkan benang tersangkut atau pecah paip. Sebagai contoh, paip M6×1.0 memerlukan suapan tepat 1.0 mm setiap pusingan.
Pengiraan Kedalaman untuk Lubang Buta
Apabila mengetuk lubang buta, kira kedalaman gerudi untuk disediakan 3–5 jarak jarak kelegaan melebihi kedalaman benang yang diperlukan. Ini menghalang paip daripada menyentuh bahagian bawah lubang, yang menyebabkan pecah serta-merta. Untuk benang M8×1.25 yang memerlukan kedalaman benang 20 mm, gerudi sekurang-kurangnya 24–26 mm dalam.
Ketik Benang lwn Kaedah Benang Lain

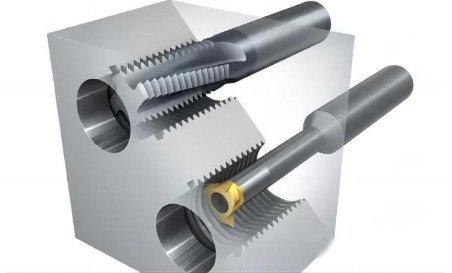

Wawasan Utama: Pengilangan benang lebih disukai untuk bahan yang melebihi 50 HRC atau bahagian bernilai tinggi kerana pemotong pengilangan yang patah lebih mudah ditanggalkan daripada paip yang patah. Tawaran mengetik borang hayat alat 3x lebih lama daripada memotong paip dalam aluminium, tetapi terhad kepada bahan ≤36 HRC.
Perbezaan Antara Ketik dan Ketik Berulir
Istilah ini sering digunakan secara bergantian, tetapi terdapat perbezaan yang halus:
- "Ketik" ialah istilah umum untuk sebarang alat yang digunakan untuk membuat benang dalaman, termasuk paip tangan, paip mesin dan paip membentuk.
- "Ketik Benang" secara khusus merujuk kepada pemasangan alat pemotong lengkap dengan geometri benang, seruling, dan konfigurasi batang yang ditakrifkan yang direka untuk menghasilkan profil benang piawai (cth., UNC, UNF, Metrik).
Dalam penggunaan praktikal, "ketik benang" menekankan fungsi alat untuk mencipta benang heliks, manakala "ketik" mungkin merujuk secara lebih meluas kepada kategori alat. Kedua-dua istilah menggambarkan keluarga alat asas yang sama.
Cara Mencegah Patah Ketik
Kerosakan pili adalah antara kegagalan pemesinan yang paling mahal, dengan paip pecah di lubang buta sering memerlukan Pengekstrakan EDM yang mungkin lebih mahal daripada bahagian itu sendiri. Laksanakan strategi terbukti ini:
Optimumkan Saiz Lubang Perintis
Sasaran 75% penglibatan benang bukannya 100%. Benang penuh menambah hanya 5% kekuatan tetapi tiga kali ganda permintaan tork. Sahkan saiz gerudi semasa persediaan—jangan sekali-kali bergantung pada data program semata-mata.
Pilih Geometri Ketik Betul
- Melalui lubang: Gunakan pili mata lingkaran (hidung pistol) yang menolak cip ke hadapan
- Lubang buta: Gunakan pili seruling lingkaran yang menarik cip ke atas
- Lubang dalam (>1.5× diameter): Laksanakan kitaran peck tapping
Parameter Pemotongan Kawalan
Kurangkan kelajuan pemotongan dengan 20–30% untuk keluli keras. Gunakan mod ketukan tegar dalam CNC untuk menyegerakkan kelajuan gelendong dan kadar suapan—salah jajaran menyebabkan pemuatan tidak sekata dan patah.
Pastikan Pelinciran yang Betul
Cecair pemotong berasaskan minyak dengan bahan tambahan tekanan melampau mengatasi prestasi penyejuk larut air untuk diketuk. Untuk keluli tahan karat 316L, pelinciran yang tidak mencukupi menyebabkan pengerasan kerja dan sawan.
Mengekalkan Keadaan Alat dan Mesin
- Gantikan paip secara proaktif berdasarkan had kiraan benang, bukan menunggu kegagalan
- Sahkan agihan gelendong adalah ≤0.01 mm
- Gunakan pemegang pili terapung untuk menampung salah jajaran kecil
Apakah Lubang Buta, dan Ketik Mana Yang Perlu Digunakan?
Definisi Lubang Buta
A lubang buta ialah lubang yang tidak melepasi sepenuhnya bahan kerja—ia mempunyai bahagian bawah tertutup. Tidak seperti melalui lubang, lubang buta memerangkap cip di dalamnya, menjadikan penciptaan benang jauh lebih mencabar. Lubang buta adalah perkara biasa dalam blok enjin, manifold hidraulik, dan komponen struktur di mana pengikat tidak boleh menonjol melalui sisi bertentangan.
Jenis Ketik Disyorkan untuk Lubang Buta

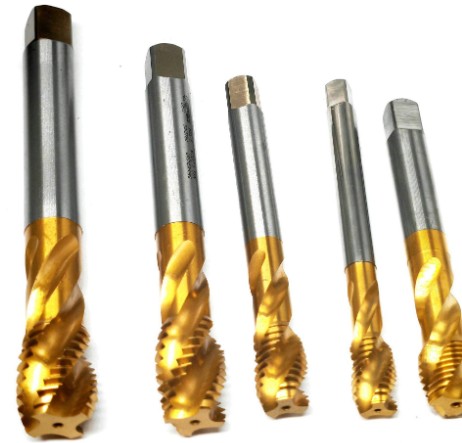

Keperluan Kritikal: Untuk lubang buta, sentiasa gunakan pili seruling spiral dengan saluran penyejuk dalaman jika boleh. Serpihan ini menarik ke atas dan keluar dari lubang, menghalang pembungkusan di bahagian bawah yang menyebabkan pecah. Untuk lubang yang lebih dalam daripada 1.5× diameter, laksanakan peck tapping—majukan 2–3 utas, kemudian tarik balik untuk membersihkan cip.
Cara Mengekalkan Ketik Benang
Pembersihan dan Penyimpanan
Selepas setiap penggunaan, bersihkan paip dengan teliti dengan berus dan pelarut untuk mengeluarkan serpihan dan memotong sisa cecair. Simpan pili dalam petak individu atau lengan pelindung untuk mengelakkan kerosakan tepi. Jangan sekali-kali melemparkan paip ke dalam laci alat supaya mereka boleh menghubungi alatan lain.
Pemeriksaan dan Penajaman
Periksa tepi pemotong pili di bawah pembesaran untuk haus, serpihan atau tepi terbina. Gulung semula seruling apabila haus dikesan, tetapi jangan sekali-kali mengisar bahagian bawah seruling —ini melemahkan alat. Keluarkan semua bahagian yang haus semasa mengisar semula untuk memulihkan geometri yang betul. Elakkan membuat lebar tanah yang terlalu sempit semasa mengasah semula.
Salutan dan Rawatan Permukaan
Sapukan rawatan permukaan seperti Titanium Nitrida (TiN) atau wap oksida untuk mengurangkan geseran dan memanjangkan hayat alat. Salutan TiCN amat berkesan untuk aplikasi keluli tahan karat. Paip bersalut semula boleh dicapai 2–3× hayat alat daripada alatan yang tidak bersalut.
Pengurusan Kehidupan
Tetapkan had hayat alat yang telah ditetapkan berdasarkan kiraan bahan dan benang. Sebagai contoh, paip HSS dalam aluminium mungkin diproses 500–1000 lubang , manakala paip yang sama dalam keluli tahan karat 316L hanya boleh bertahan 50–100 lubang . Gantikan pili secara proaktif—paip haus memotong benang bersaiz kecil dan memerlukan tork yang lebih tinggi, meningkatkan risiko pecah.
Soalan Lazim Mengenai Ketik Benang
Mengapa paip saya terus pecah dalam lubang buta?
Penyebab yang paling biasa ialah pengumpulan cip di bahagian bawah lubang . Beralih kepada pili seruling berpilin yang menarik cip ke atas, sahkan kedalaman gerudi anda memberikan kelegaan yang mencukupi (3–5 pic melebihi kedalaman benang), dan pertimbangkan kitaran mengetuk peck untuk lubang dalam.
Bolehkah saya menggunakan paip yang sama untuk mengetuk tangan dan mesin?

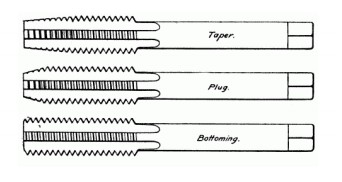

Pili tangan (set tirus, palam, bahagian bawah) direka untuk kegunaan manual dengan sepana pili dan mempunyai panjang talang khusus untuk pemotongan progresif. Pili mesin direka bentuk untuk kegunaan pusat CNC/pemesinan dengan kadar suapan yang disegerakkan. Walaupun paip tangan boleh digunakan dalam mesin, paip mesin tidak boleh digunakan secara manual kerana geometrinya yang agresif.
Apakah perbezaan antara memotong dan membentuk paip?
Memotong pili keluarkan bahan untuk mencipta benang dan menghasilkan cip. Membentuk paip (ketuk gulung) anjakan bahan tanpa pembentukan cip, menghasilkan benang yang lebih kuat dengan kemasan permukaan yang lebih baik. Walau bagaimanapun, membentuk paip memerlukan bahan ≤36 HRC dan menghasilkan benang yang lebih besar sedikit, memerlukan lubang pandu yang lebih besar.
Bagaimanakah cara saya mengeluarkan pili yang pecah dari lubang?
Kaedah penyingkiran termasuk: (1) Pengekstrak paip yang mencengkam batang yang patah, (2) Pemesinan Nyahcas Elektrik (EDM) untuk membakar paip, (3) Penggerudian berhati-hati dengan gerudi sebelah kiri, atau (4) Pelarutan kimia untuk bahagian bernilai tinggi. Pencegahan sentiasa lebih menjimatkan kos—pembuangan paip yang rosak boleh menelan kos lebih tinggi daripada bahan kerja itu sendiri.
Mengapakah benang saya terlalu ketat atau terlalu longgar?
Benang longgar tandakan lubang gerudi bersaiz besar atau paip haus memotong bersaiz kecil. Benang yang ketat cadangkan gerudi bersaiz kecil, paip haus memotong bersaiz kecil (keausan bahagian sayap meningkatkan diameter padang), atau pelinciran yang tidak mencukupi menyebabkan pedih. Sentiasa sahkan saiz gerudi dan nyatakan kelas toleransi (6H untuk metrik, 2B untuk Disatukan) pada lukisan.
Apakah kelajuan pemotongan yang perlu saya gunakan untuk mengetuk?
Kelajuan permukaan biasa: Aluminium: 15–25 m/min; Keluli Karbon: 8–12 m/min; Keluli Tahan Karat: 4–8 m/min; Keluli Dikeraskan (>45 HRC): 3–5 m/min . Apabila ragu-ragu, mulakan di hujung bawah dan naikkan secara beransur-ansur. Kelajuan yang berlebihan menyebabkan kerja mengeras dalam timbunan tahan karat dan haba yang mempercepatkan haus.
