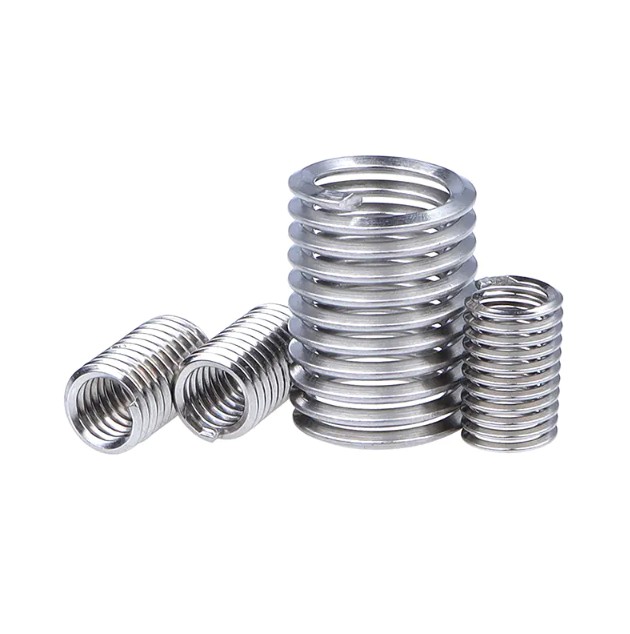

A sisipan benang dawai ialah peranti pengikat bergelung heliks yang diperbuat daripada dawai keluli tahan karat tegangan tinggi (biasanya Jenis 304 atau 316) dengan keratan rentas berbentuk berlian. Ia dimasukkan ke dalam lubang yang telah diketuk untuk menghasilkan benang dalaman yang kekal dan tahan haus yang melebihi kekuatan kebanyakan bahan induk. Reka bentuk seperti spring sisipan membolehkannya mengagihkan beban secara sama rata pada keseluruhan panjang benang, mengubah beban ricih menjadi "tegasan gelung" jejari untuk integriti sendi yang unggul.
Pada asalnya dibangunkan untuk aplikasi aeroangkasa dan automotif, sisipan benang dawai mempunyai dua fungsi utama: membaiki benang yang rosak atau terlucut dan mengukuhkan benang dalam bahan lembut seperti aluminium, magnesium, dan komposit. Permukaan siap (8-16 mikroinci) sangat licin, hampir menghapuskan hakisan benang akibat geseran dan memberikan rintangan kakisan.
Jenis Utama Sisipan Benang Wayar
Sisipan benang wayar dikategorikan berdasarkan mekanisme penguncian dan kaedah pemasangannya. Empat jenis utama ialah:
Sisipan Berlari Bebas (Stdanard).
Ini adalah jenis yang paling biasa—pegas bergelung pada asasnya secara heliks yang menghasilkan benang dalaman yang sepadan dengan saiz bolt. Mereka menyediakan benang lancar dan bebas berjalan tanpa sebarang ciri penguncian. Terbaik untuk: Aplikasi tujuan umum yang memerlukan pemasangan/pembukaan yang kerap dan getaran adalah minimum.
Sisipan Pengunci Skru
Sisipan ini menampilkan satu atau lebih gegelung cengkaman poligon yang memberikan tekanan jejari pada benang lelaki, menghasilkan daya kilas yang lazim untuk mengelakkan longgar akibat getaran atau hentaman. Mereka menghapuskan keperluan untuk mekanisme penguncian tambahan seperti pencuci kunci atau sebatian pengunci benang. Terbaik untuk: Persekitaran getaran tinggi seperti enjin, jentera dan aplikasi aeroangkasa.
Sisipan kusut
Reka bentuk asal yang menampilkan tang kecil (pemegang pemasangan) pada satu hujung gegelung. Tang terlibat dengan alat pemasangan dan mesti diputuskan selepas pemasangan. Kelebihan: Kos yang lebih rendah, kebolehpercayaan yang ditetapkan. Kelemahan: Risiko Serpihan Objek Asing (FOD) daripada tang pecah, memerlukan pengambilan semula dari lubang buta.
Sisipan Tanpa Kusut
Inovasi moden yang menampilkan takuk pemacu pada kedua-dua hujung dan bukannya tang. Sisipan ini boleh dipasang dan ditanggalkan tanpa memutuskan sebarang kepingan, menghapuskan sepenuhnya risiko FOD. Kelebihan: Boleh diguna semula, pemasangan lebih pantas, tiada pengambilan kusut diperlukan, sesuai untuk aeroangkasa kritikal dan aplikasi bilik bersih. Tersedia dalam: Kedua-dua konfigurasi berjalan bebas dan mengunci skru.
| taip | Ciri Mengunci | Pemasangan | Risiko FOD | Aplikasi Terbaik |
|---|---|---|---|---|
| Berlari Bebas | tiada | Kusut atau Kusut | Rendah-Sederhana | perhimpunan agung |
| Penguncian Skru | Gegelung cengkaman jejari | Kusut atau Kusut | Rendah-Sederhana | Persekitaran getaran tinggi |
| Tanged | Berbeza-beza | Memerlukan tang break-off | Sederhana-Tinggi | Aplikasi sensitif kos |
| Tidak kusut | Berbeza-beza | Tiada pemisahan diperlukan | tiada | Aeroangkasa, sistem kritikal |
Cara Memilih Model yang Sesuai
Memilih sisipan benang wayar yang betul memerlukan pertimbangan empat parameter utama:
Saiz Benang dan Padang
Padankan sisipan dengan spesifikasi bolt anda (metrik: M2–M39; imperial: UNC/UNF #2 hingga 1/2" dan lebih besar). Sisipan mesti sepadan dengan kedua-dua diameter nominal dan pic benang (kasar atau halus) pengikat.
Masukkan Panjang
Panjang sisipan ditentukan sebagai gandaan diameter benang (D):
- 1.0D: Penglibatan minimum, sesuai untuk ruang yang sempit
- 1.5D: Panjang standard untuk kebanyakan aplikasi
- 2.0D–3.0D: Kekuatan maksimum untuk aplikasi beban tinggi atau kritikal
Pemilihan Bahan
Sisipan standard dihasilkan daripada 304 keluli tahan karat (AISI 304, dikeraskan kerja hingga 200,000 psi kekuatan tegangan). Untuk aplikasi khusus:
- 316 keluli tahan karat: Rintangan kakisan yang dipertingkatkan untuk persekitaran marin/kimia
- Inconel X-750: Aplikasi suhu tinggi (sehingga 550°C/1022°F)
- Fosfor gangsa: Aplikasi yang memerlukan rintangan pedih atau percikan dikurangkan
Rawatan Permukaan
Salutan pilihan meningkatkan prestasi dalam keadaan tertentu:
- Pelincir Filem Kering (MolyLube): Mengurangkan geseran dalam aplikasi tork tinggi, rintangan suhu tinggi
- Penyaduran Kadmium atau Nikel: Rintangan kakisan yang unggul, menghalang pedih semasa pemasangan
- Penyaduran perak: Aplikasi suhu yang melampau, mengurangkan sakit benang
Alat Pemasangan yang Diperlukan
Pemasangan sisipan benang dawai yang lengkap memerlukan alat khusus berikut:
| alat | Fungsi | Nota Spesifikasi |
|---|---|---|
| STI (Sisipan Benang Skru) Ketik | Mencipta benang dalaman untuk sisipan | Diameter pic yang lebih besar daripada pili standard; mesti sepadan dengan saiz sisipan dengan tepat |
| Mata Gerudi Lubang Teras | Gerudi lubang pandu sebelum mengetuk | Diameter khusus untuk saiz sisipan; tiada toleransi dibenarkan |
| Alat Sisipan (Prewinder) | Angin masuk ke dalam lubang yang diketuk | Manual, elektrik atau pneumatik; jenis mandrel tawanan atau bukan tawanan |
| Alat Pecah Tang | Mengeluarkan kusut selepas pemasangan | Penebuk dan tukul (200g) untuk saiz kecil; alat pemisah khusus untuk yang lebih besar |
| Countersink | Mencipta chamfer plumbum | Kedalaman ≤ 0.4 × pic; menghalang kemasukan benang silang |
| Tolok Palam Benang | Mengesahkan ketepatan urutan selesai | Tolok Go/No-Go untuk kawalan kualiti |
| Alat Pengekstrakan | Menanggalkan sisipan yang rosak | Diperlukan untuk senario pembaikan atau penggantian |
Pilihan alat kuasa: Untuk pengeluaran volum tinggi, alat pemasangan pneumatik atau elektrik menyediakan kedalaman pemasangan yang konsisten melalui had kedalaman boleh laras dan ciri autoterbalik.
Prosedur Pemasangan yang Betul
Pemasangan yang betul mengikut ketepatan urutan lima langkah . Penyimpangan daripada prosedur ini adalah punca utama kegagalan sisipan.
Langkah 1: Penggerudian
Menggunakan mata gerudi STI yang ditentukan, gerudi lubang pada diameter dan kedalaman yang betul. Keperluan kritikal: Kedalaman penggerudian mesti melebihi kedalaman pemasangan sisipan dengan sekurang-kurangnya 1-2 benang; lubang tidak boleh tirus; cip mesti dikeluarkan sepenuhnya-terutamanya kritikal untuk lubang buta.
Langkah 2: Countersinking
Sapukan countersink ke pintu masuk lubang untuk mengelakkan benang bersilangan dan sediakan plumbum untuk sisipan. Kedalaman countersink maksimum: 0.4 × pic. Penenggelaman balas yang berlebihan menjejaskan pengekalan sisipan.
Langkah 3: Mengetik (STI Tap)
Potong benang menggunakan pili STI yang ditentukan, yang menghasilkan diameter pic yang lebih besar daripada pili standard untuk menampung diameter luar sisipan. Untuk melalui lubang, kedalaman paip mesti melebihi panjang sisipan. Untuk lubang buta, gunakan daya terkawal untuk mengelakkan paip pecah. Bersihkan benang dengan teliti menggunakan udara termampat (muncung jejari untuk lubang buta) sebelum memasang pemasangan.
Langkah 4: Masukkan Pemasangan
Lekapkan sisipan pada alat pemasangan, pasangkan tang (untuk sisipan kusut) atau takik pemacu (untuk tidak kusut). Putar alat untuk menggulung sisipan ke dalam lubang yang diketuk. Berhenti apabila sisipan berada 0.25–0.75 benang di bawah permukaan. Elakkan menggunakan daya paksi yang berlebihan, yang boleh menyebabkan "benang silang" atau kerosakan sisipan.
Langkah 5: Penyingkiran Tang (Sisipan Tanged Sahaja)
Untuk lubang melalui: Letakkan alat tang break (tebuk) di atas tang dan pukul hujung alat yang satu lagi dengan 200g tukul untuk mencukur tang. Untuk lubang buta: Gunakan playar hidung panjang atau alat pengekstrakan untuk mendapatkan semula tang yang pecah. Sahkan dengan tolok palam benang bahawa benang siap memenuhi spesifikasi (biasanya toleransi ISO 2/6H).
Bahan Serasi
Sisipan benang wayar serasi dengan hampir semua bahan kejuruteraan, dengan faedah khusus untuk substrat yang lebih lembut.
Logam Lembut (Aplikasi Utama)
- Aloi aluminium: Aplikasi yang paling biasa; menghalang pelucutan benang dalam aluminium tuang dan tempa
- Aloi magnesium: Penting untuk komponen aeroangkasa dan automotif ringan
- Tembaga dan gangsa: Memberi rintangan haus dalam logam bukan ferus yang lebih lembut
- titanium: Serasi tetapi sering digunakan untuk pembaikan benang dan bukannya tetulang utama
Logam Ferus
Walaupun kurang biasa diperlukan dalam keluli (yang mempunyai kekuatan benang yang mencukupi), sisipan digunakan dalam besi tuang dan besi mulur untuk rintangan haus dan dalam keluli aplikasi yang memerlukan pemasangan/pembukaan yang kerap untuk mengelakkan kehausan benang.
Bahan Bukan Logam
Berkesan dalam termoplastik, termoset, dan komposit (gentian karbon, gentian kaca) di mana benang langsung akan tertanggal dengan mudah. Tekanan jejari sisipan mencipta penguncian mekanikal tanpa kepekatan tegasan yang menyebabkan keretakan pada bahan rapuh.
Garis panduan kekerasan bahan: Sisipan adalah paling berfaedah apabila kekerasan bahan induk berada di bawah 30 HRC (Rockwell C) . Dalam bahan yang lebih keras, sisipan memberikan rintangan kakisan dan lanjutan hayat benang dan bukannya peningkatan kekuatan.
Mengendalikan Terlalu Ketat dan Pecah
Kegagalan pemasangan memerlukan pemulihan sistematik untuk memulihkan integriti benang.
Pembuangan Sisipan Terlalu Ketat
Apabila sisipan terlalu ketat atau tidak diletakkan dengan betul, gunakan yang khusus alat pengekstrakan . Masukkan hujung alat ke dalam gegelung sisip, tekan dengan kuat, dan putar lawan jam untuk mengundurkan sisipan. Untuk kes degil, sapukan minyak tembus dan biarkan ia meresap sebelum cubaan pengekstrakan.
Penyingkiran Sisipan Patah
Jika sisipan pecah semasa pemasangan:
- Tebuk sisipan yang patah menggunakan mata gerudi lebih kecil sedikit daripada saiz gerudi paip STI untuk mengelak daripada merosakkan benang induk
- Gunakan pengekstrak paip atau alat mudah keluar untuk mengeluarkan serpihan gegelung yang tinggal
- Periksa lubang yang diketuk untuk kerosakan; jika benang terjejas, gerudi ke saiz sisipan yang lebih besar seterusnya atau gunakan sisipan sesendal pepejal (Keensert) untuk pembaikan
Langkah-langkah Pencegahan
Untuk mengelakkan terlalu ketat:
- Gunakan alat pemasangan yang mengehadkan tork atau sepana tork yang telah ditetapkan
- Hentikan pemasangan apabila sisipan 0.25–0.75 benang di bawah permukaan —tidak pernah siram atau menonjol
- Sahkan kedalaman paip adalah mencukupi sebelum pemasangan; kedalaman yang tidak mencukupi menyebabkan "bottoming out" dan herotan gegelung
- Gunakan pelinciran yang betul semasa mengetuk untuk mengelakkan pedih yang boleh menyebabkan ikatan sisipan
Soalan Lazim
Bolehkah sisipan benang wayar digunakan semula?
Sisipan kusut boleh dikeluarkan dan digunakan semula beberapa kali tanpa kerosakan. Sisipan kusut secara teknikal boleh ditanggalkan tetapi pecah kusut menjadikan penggunaan semula tidak praktikal. Untuk aplikasi yang memerlukan penyelenggaraan yang kerap, nyatakan sisipan tanpa kusut dari awal.
Berapa kuatkah lubang berulir dengan sisipan?
Sisipan benang wayar yang dipasang dengan betul menyediakan benang yang 20% lebih kuat daripada benang bahan induk asal dalam ketegangan dan ketara unggul dalam ricih. Pengagihan beban merentasi panjang sisipan penuh berbanding kepekatan pada 2-3 utas pertama lubang diketuk standard memberikan kelebihan kekuatan utama.
Adakah sisipan menjejaskan spesifikasi tork bolt?
Sisipan pengunci skru memerlukan tork pemasangan yang lebih tinggi (biasanya 1.5–2× standard) disebabkan oleh tork semasa daripada gegelung cengkaman. Sisipan larian bebas menggunakan nilai tork standard. Sentiasa sahkan dengan spesifikasi pengeluar sisipan, kerana kilasan yang kurang boleh menyebabkan longgar manakala kilasan yang berlebihan berisiko kegagalan bolt.
Adakah sisipan benang wayar diseragamkan?
Ya, kebanyakan sisipan mematuhi DIN 8140 (Eropah), NASM 21209 (Aeroangkasa), atau MS21209 (Standard Tentera). Penyeragaman ini memastikan keserasian antara pengeluar untuk sisipan, paip dan alatan pemasangan, walaupun pengesahan disyorkan untuk aplikasi kritikal.
Bolehkah sisipan dipasang di lubang buta?
Ya, kedua-dua sisipan kusut dan tidak kusut berfungsi dalam lubang buta. Untuk sisipan kusut dalam lubang buta, pastikan kedalaman lubang menampung panjang sisipan penuh ditambah kelegaan putus tang. Sisipan tanpa kusut amat berfaedah untuk lubang buta kerana ia menghapuskan risiko kusut longgar yang tinggal di dalam rongga.
Apakah yang menyebabkan sisipan "berpusing" atau tarik keluar?
Masukkan putaran dalam lubang induk menunjukkan tekanan radial yang tidak mencukupi , biasanya disebabkan oleh: (1) saiz paip STI yang salah menyebabkan benang bersaiz besar, (2) pemasangan dalam bahan di bawah kekerasan minimum/kekuatan ricih, atau (3) menggunakan panjang sisipan yang terlalu pendek untuk beban. Pemulihan memerlukan penggerudian keluar dan memasang sisipan yang lebih besar atau bertukar kepada sisipan pepejal pengunci kunci.
